제품 설명

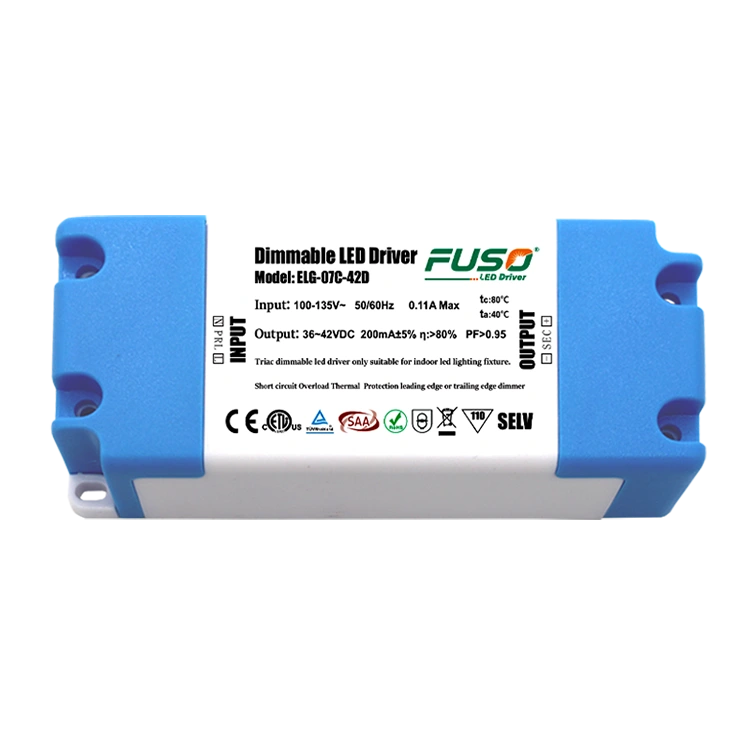

7W Triac Dimmable LED 드라이버

FUSO는 주요 중국 7W 트리 악 디메이션 LED 드라이버, 공급 업체 및 수출국입니다. ELG-07C-42D TRIAC DIMMER LED 드라이버는 램프 또는 조명기구에 의해 방출되는 빛의 강도를 제어하도록 설계된 전자 장치입니다. 광원으로 전달되는 전력의 양을 조절하여이를 달성합니다. 이름의 Triac LED Dimmer 드라이버는 사용 된 반도체의 유형을 의미하므로 장치가 고전압 AC 전력을 전환 할 수 있습니다. 이 Dimmer LED 드라이버는 최대 7 Watts Triac Dimmer LED 전원 드라이버를 처리 할 수있어 작은 책상 램프에서 더 큰 비품에 이르기까지 다양한 조명 응용 프로그램에 적합합니다. AC 파형을 자르고 조명을 통한 전류 흐름의 'on'시간을 효과적으로 제어하여 작동하며, 이는 밝기를 조정합니다. 7 와트 트리 악 디머 드라이머 평가는 디머가 구성 요소를 과열되거나 손상시키지 않고 안전하게 관리 할 수있는 최대 전력을 나타냅니다. 이러한 드라이버는 종종 에너지 효율을 위해 스마트 홈 시스템에서 사용되며 주변 조명 효과를 만듭니다.

7W triac dimmable LED 드라이버의 제품 도입

ELG-07C-42D는 FUSO의 7W Triac Dimmable LED 드라이버이며 Dimmable LED 시스템에 전원을 공급하도록 설계된 작고 효율적인 솔루션입니다. 이 Dimmable LED 드라이버는 CE, ROHS, TUV, UL, ETL, GS, CCC, SAA, PSE, FCC 및 CCC를 포함한 다양한 인증을 보유하고 있으며 국제 안전 및 환경 표준에 대한 준수를 강조합니다. ELG-07C-42D Dimmable LED 드라이버는 부드러운 디밍 곡선으로 알려져있어 깜빡이는 또는 혼란없이 밝기 수준 사이의 원활한 전환을 보장합니다.

FUSO는 특정 고객 요구를 충족시키기 위해 다양한 LED 운전자를 사용자 정의하는 것을 전문으로합니다. 그들은 Dimmable LED 드라이버, Triac Dimmable LED 드라이버, 연락처 현재 LED 드라이버 및 일정한 전압 LED 드라이버를 제공합니다. 이 사용자 정의 서비스는 Fuso의 유연성 및 고객 만족에 대한 약속을 보여줍니다.

ELG-07C-42D는 LED 실내 조명, LED 다운 라이트, LED 천장 조명, LED 라인 조명, LED 테이블 램프 및 LED 조명 스트립을 포함하는 광범위한 응용 프로그램을 위해 설계되었습니다. 다목적 성은 다양한 환경에서 조절 가능하고 에너지 효율적인 조명 솔루션을 만드는 데 인기있는 선택입니다.

High PF 24V 80w Constant Voltage Led driver

7W triac dimmable LED 드라이버의 제품 매개 변수 (사양)

사양

모델

TLG-07V-30D

TLG-07V-36D

TLG-07V-42D

TLG-07V-48D

TLG-07V-54D

입력

전압 범위

100-135vac/200-240vac

주파수 범위

47-63Hz

전력 계수

PF> 0.95/100VAC, PF> 0.95/220VAC

능률

85.00%

AC 전류

0.06A/ 115VAC/ 0.03A/ 230VAC

무주한 전류

25amax.@Full Load, 230vac, 콜드 스타트

회로 차단기

230vac에서 2 개의 유닛 (유형 B의 회로 차단기) / 3 단위 (유형 C의 회로 차단기)

Leakagel 전류

<1ma / 277vac

산출

DC 전압

30VDC

36VDC

42VDC

48VDC

54VDC

출력 정격 전류

24-30VA

30-36VA

36-42VA

40-48a

48-54A

평가 된 전력

7W

잔물결과 소음

120mvp-p

150mvp-p

200mvp-p

300mvp-p

전압 조정 범위

24-30V

30-36V

36-42V

40-48

48-54

전압 정확도

2.0%

1.0%

선형 조정 속도

1.0%

로드 조절 비율

1.5%

시작, 상승 시간

800ms, 80ms/115vac, 500ms, 50ms/230vac@Full Load

홀드 타임 (타이핑)

30ms/115vac, 230vac

보호

전류에 대해

95-110%, 일정한 전류 제한, 비정상적인 하중 조건 후 자동 복구가 제거됩니다.

과도한 전압 보호

24-30V

30-36V

36-42V

40-48

48-54

출력 전압을 끄고 복구를 다시 시작하십시오

단락 보호

비정상적인 하중 조건이 제거 된 후 자동으로 복원 할 수있는 딸꾹질 모드

온도 이상

출력 전압을 끄고 복구를 다시 시작하십시오

환경
nment

작업 온도

tcase = -40-…+70 ℃

맥스. 케이스 온도

tcase = +90 +

작동하는 습도

20-95% RH, 응축 없음

스토리지 온도

-40 ...+80 ..., 10 ... 95% RH, 응축 없음

진동

10-500Hz, 2g10min./1cycle, 60min.eachalongx, y, zaxes

안전 &
EMC

안전 표준

UL8750 (유형”TL”), CSA C22.2 No. 250.0-08, BS EN/EN/AS/NZS 61347-1,
BS en/en/AS/NZS 61347-2-13 CEPS Indendendenden ° GB19510.1, GB19510.14 £
EAC TPTC 004, KC61347-1, IP20

전압을 견딜 수 있습니다

I/P-O/P : 3.75KVAC I/P-FG : 2.0KVAC O/P-FG : 1.5kvac

단열 임피던스

I/P-O/P, I/P-FG, O/P-FG : 100M OHMS/500VDC/25 ° C/70% RH

전자기
호환성

BS EN/EN55015, BS EN/EN61000-3-2 클래스 C (@Load> 60%);
BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TPTC 020

전자기 호환성
면제

BS EN/EN61000-4-2,3,4,5,6,8,11을 준수; BS EN/EN61547, 광 산업 표준
(서지 면역 : 와이어-그라운드 4KV, 라인-선 : 2kV), EAC TPTC 020

기타

MTBF

> 3000k 시간. MIL-HDBK-217F (25 ℃)

차원

(l) 88mm*(w) 38 mm*(h) 21mm

메모

1 : "LED 모듈 주행 방법"을 참조하십시오.
2 : 잔물결 및 노이즈 측정 방법 : 12 "꼬인 쌍을 사용하면 터미널을 0.1 UF 및 47UF 커패시터와 병렬로 연결하고 20MHz 대역폭으로 측정해야합니다.
3 : 유형 D 만 조정 가능 (내부 전위 조정을 통해).
4 : 정확도 : 설정 오류, 선형 조정 속도 및 부하 조정 속도 포함.
5 : 달리 명시되지 않는 한, 모든 사양은 230VAC 입력, 정격 하중 및 25 ° C 주변 온도로 측정됩니다.
6 : 전원 공급 장치는 터미널 장비와 함께 사용되는 구성 요소로 간주됩니다. EMC는 전체 장치의 영향을 받기 때문에 터미널 장비 제조업체는 전체 장치의 EMC를 다시 확인해야합니다.

7W triac dimmable LED 드라이버의 제품 세부 사항

Size of 12v 80w constant voltage led driver

Equipment & instruments

Production Process

7W triac dimmable LED 드라이버의 제품 응용 프로그램

high PF 12v 80w Constant Voltage Led Driver Applications

제품 포장 및 배송

7W Triac Dimmable LED 드라이버는 강력한 포장 설계를 가지고 있으며 운송 중에는 착용하거나 부러지지 않으므로 제품이 안전하게 손을 뻗을 수 있습니다.

Container Loading&Shipment

설치 예방 조치 :

1. 설치를 위해 올바른 입력 전압 범위를 따르십시오.

2. AC 입력 라인, DC 출력 라인, Dim Signal Line이 올바르게 연결되어 있는지 확인하십시오.

FAQ

1. 공장이나 무역 회사입니까?
우리는 공장이며 ODM & OEM 서비스를 제공합니다.
2. 주요 제품 라인이 무엇입니까?
우리는 주로 전류 LED 드라이버, 일정한 전압 LED 드라이버 및 Dimmable LED 드라이버를 주로 생산합니다.

3. 독립적 인 연구 개발을 수행 할 수있는 능력이 있습니까?
엔지니어링 부서의 핵심 회원은 12-18 년 동안 LED 필드에서보다 전문적이고 신뢰할 수있는 조언과 솔루션을 제공 할 수 있으며 제품을 경쟁 할 수있는 R & D 능력을 가지고 있습니다. 또한 정기적으로 고객 피드백, 제품 개선 및 신제품 요구 사항을 수집합니다. 또한 월별 신제품 출시를 개최합니다.
4. 당신은 어떤 인증서를 가지고 있습니까?
UL, ENEC, TUV, CE, ROHS, CB, SAA, KC, PSE, BIS 및 CCC 인증 등
5. 생산 능력은 무엇입니까?
한 달에 5,0000-10,000pc
6. 보증은 무엇입니까?
당사 제품의 대부분은 5 년 보증입니다.
7. 배달 시간은 어떻습니까?
샘플 배달 시간 : 샘플 요청 및 샘플 충전 후 3-5 일.
대량 생산을위한 배달 시간 : 구매자의 예금을받은 후 명령 후 10-18 일
8. 결함을 어떻게 처리합니까?
1/1 보증 기간 내의 결함 교체.
9. 패키지 및 제품 설계는 어떻습니까?
공장 원본 상자, 중립 레이저 및 라벨이있는 제품의 원본 디자인, 수출 상자를위한 원본 패키지. 제품이나 포장에 대한 마크가 필요한 경우, 우리를 위해 할 수 있습니다.
